最大外径Φ3800外歯加工
PRODUCTS & PROCESSING
製品・加工
多様な歯車製作と特殊加工で、
ものづくりの課題に応える。
大型歯車、スパイラルベベルギヤ、内歯車のスカイビング加工からキー加工まで。長年の歯切技術と同時5軸マシニングを活かし、試作から量産まで柔軟に対応します。
CAPABILITY
歯車加工の幅広いニーズに対応
各種歯車製作及び加工、特殊スロッター加工、同時5軸マシニングによる特殊歯切加工まで幅広く承ります。大径・大M加工や特殊形状のご相談にも、設備と経験を組み合わせて最適な加工方法をご提案します。
PRODUCTS
取扱い製品
小ロット・試作から量産、特殊形状まで。用途や仕様に合わせた歯車・加工部品を製作します。

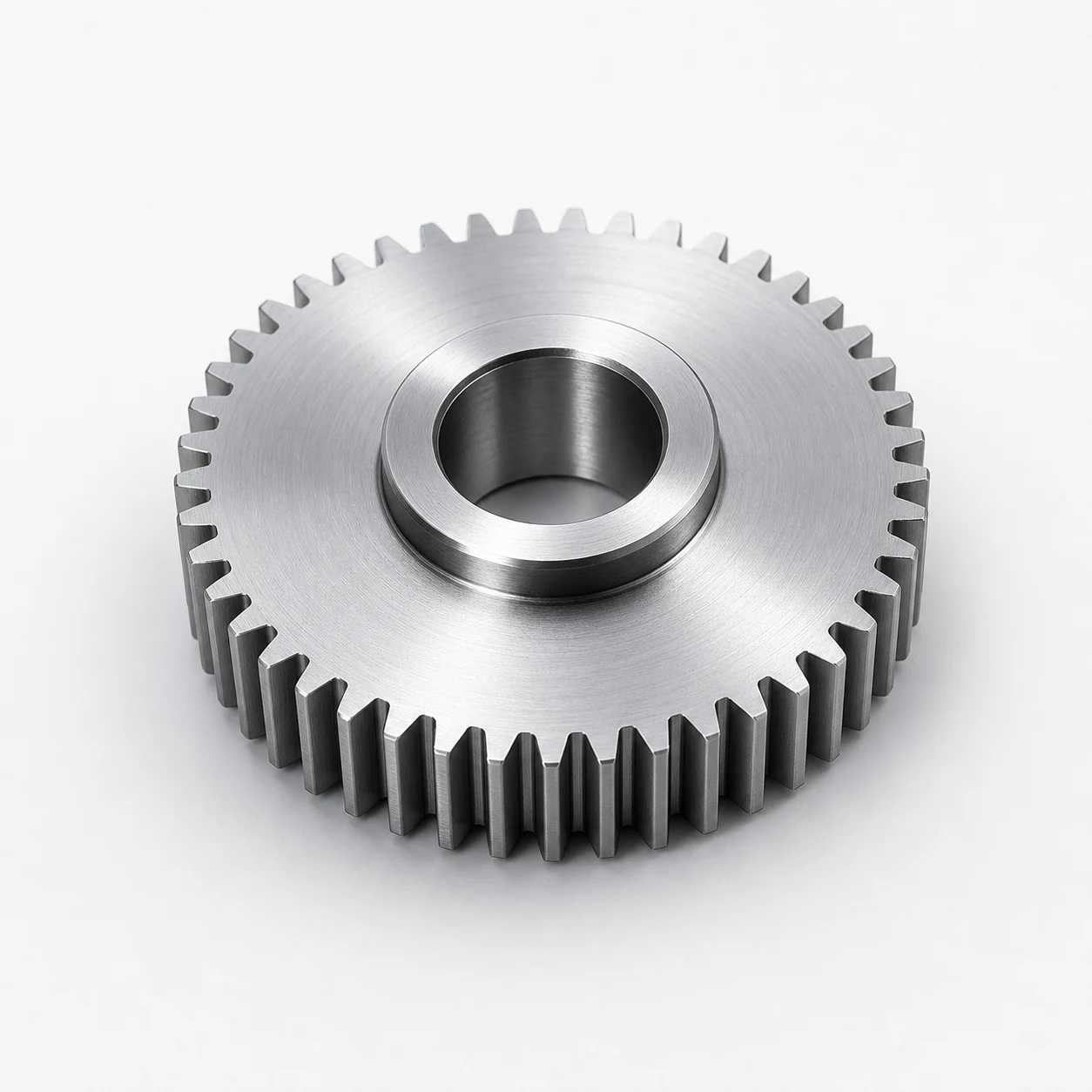

平歯車
外歯・内歯に対応。外歯は最大M25・外径Φ3800まで。

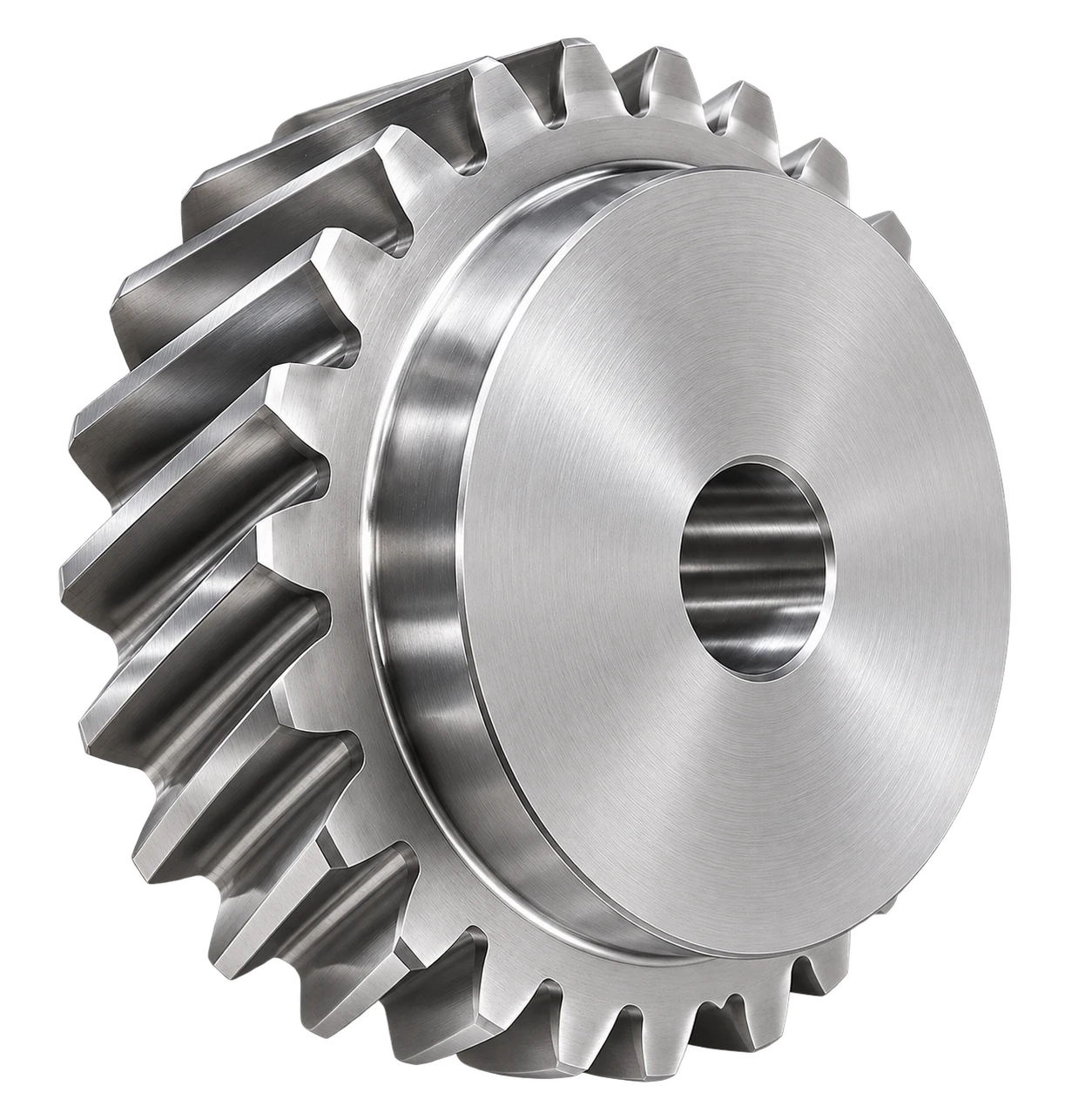

はすば歯車
ホブ切りにより、ねじれ角のある外歯歯車の加工に対応します。
内歯車

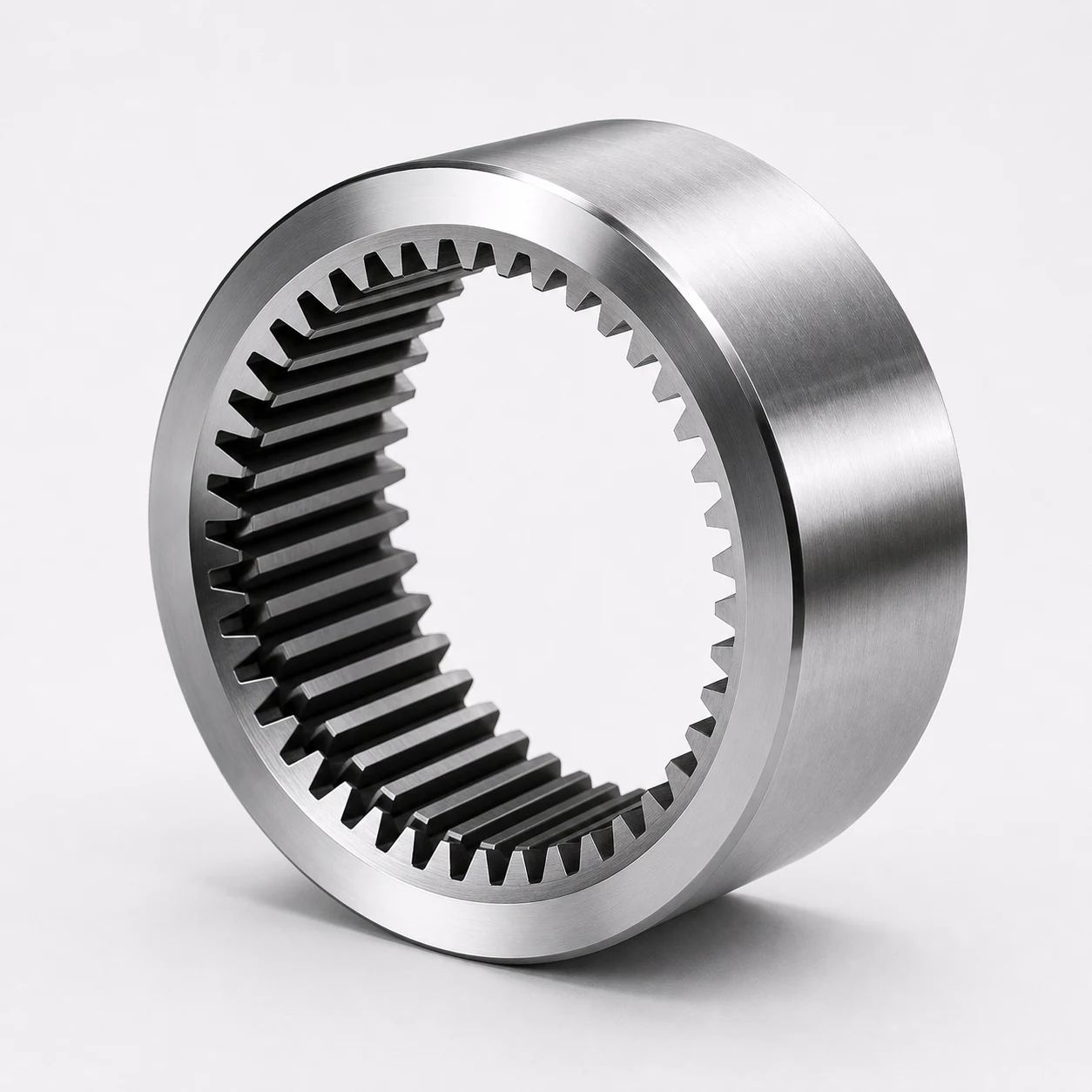

最大M8・外径Φ700まで対応可能です。

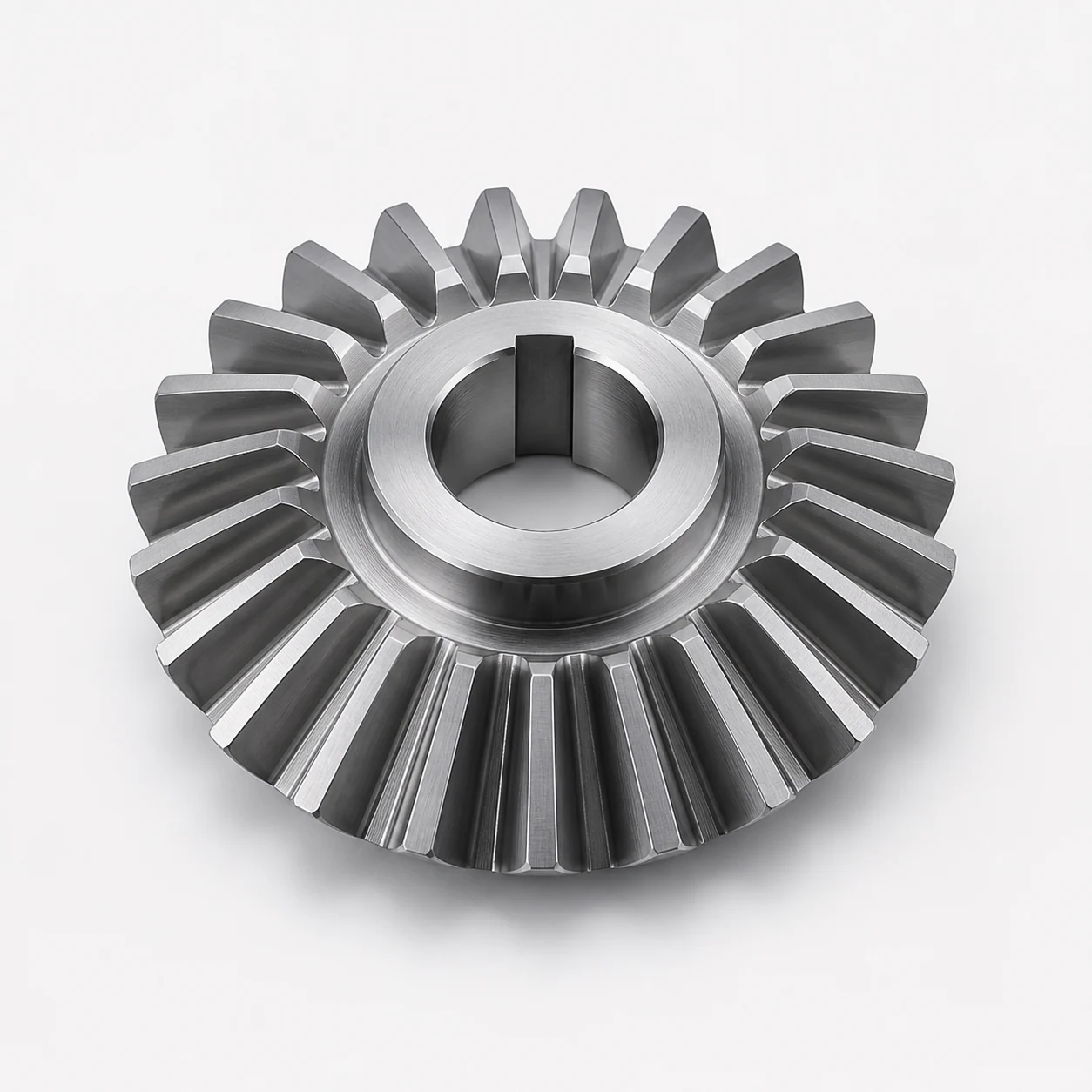

ベベルギア
標準・グリーソン歯形、ストレート・スパイラルに対応。

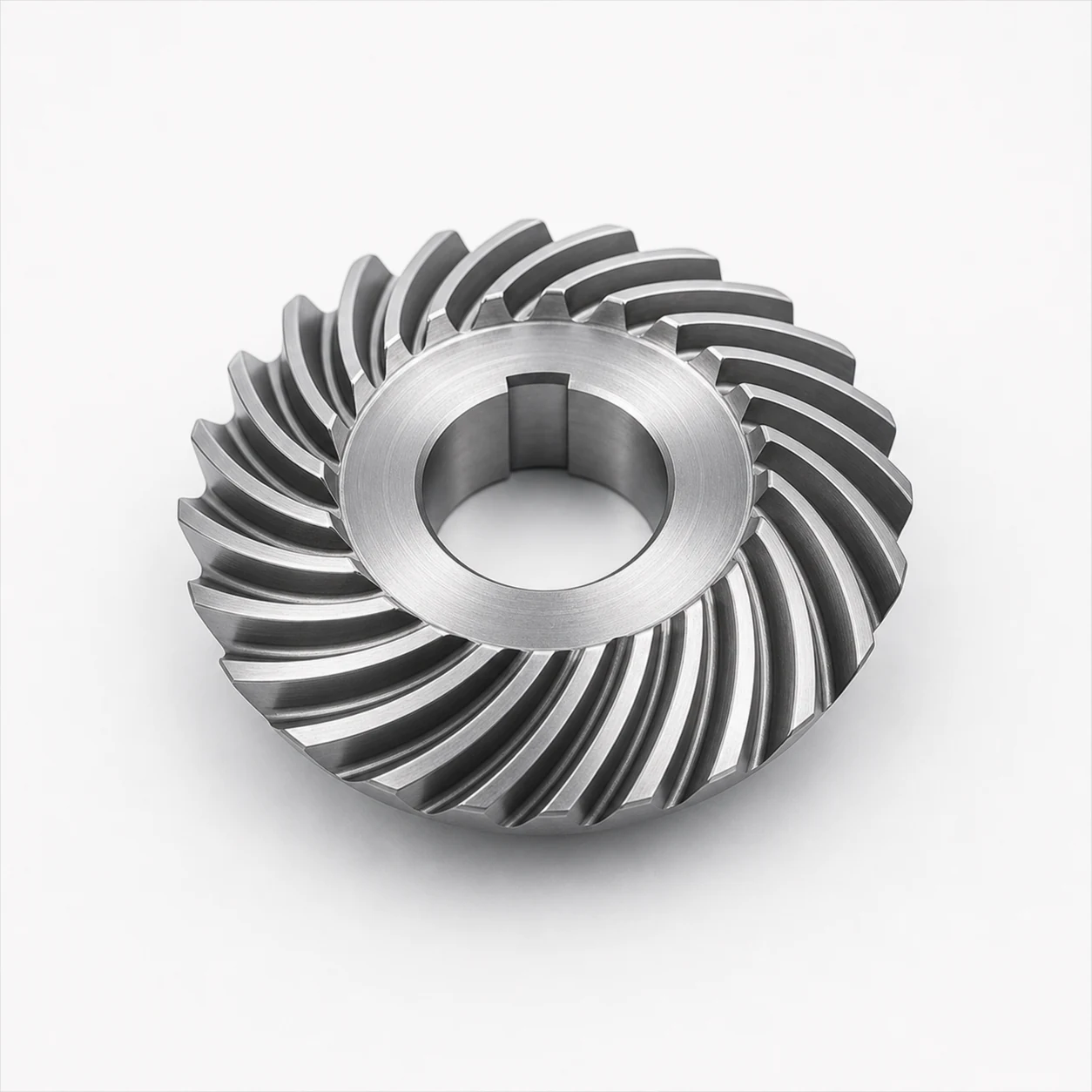

スパイラルベベルギア
曲がり歯の傘歯車など、交差軸の高精度加工に対応します。

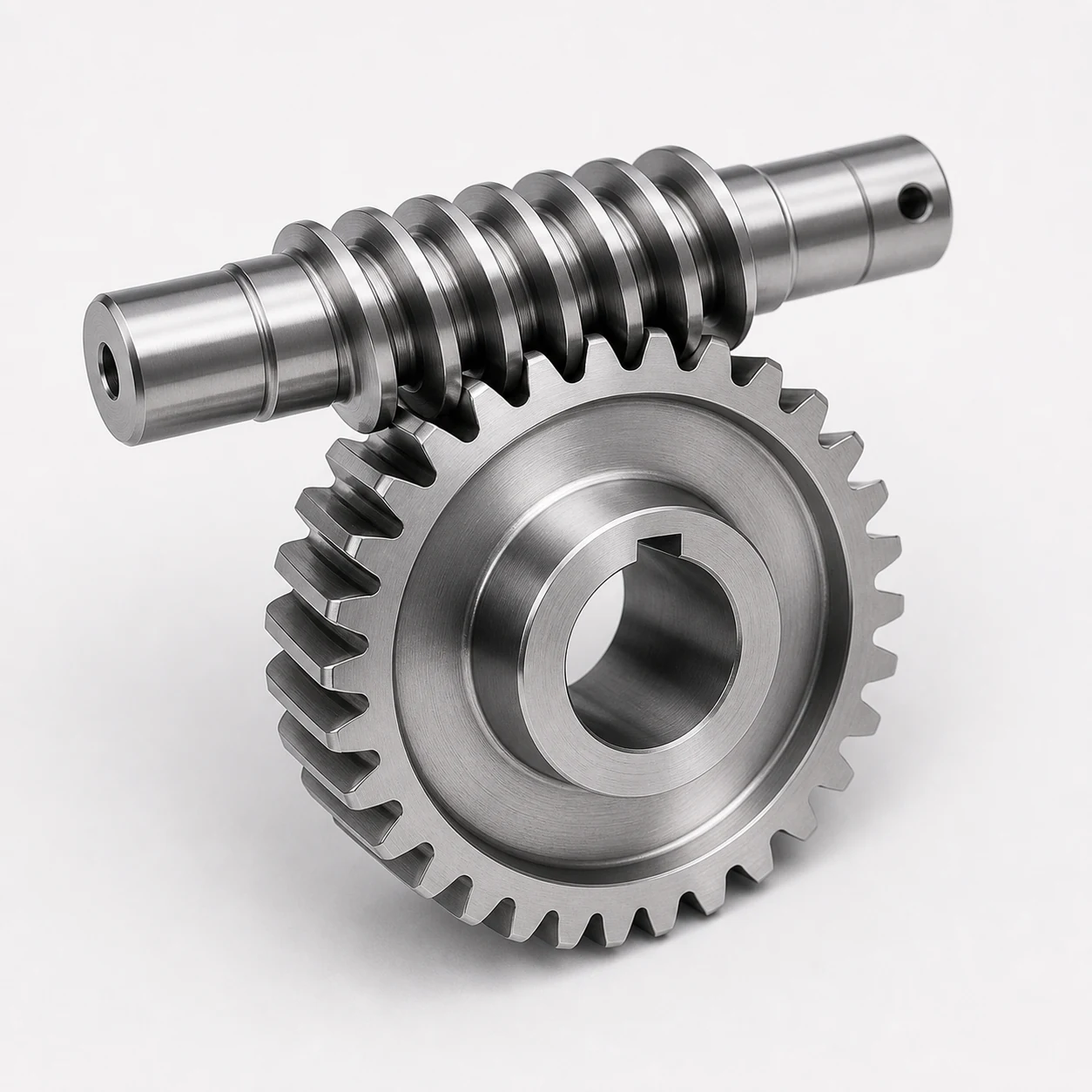

ウォーム・ウォームホイール
ウォームはM1〜M16、4型ウォームにも対応します。
スプロケット

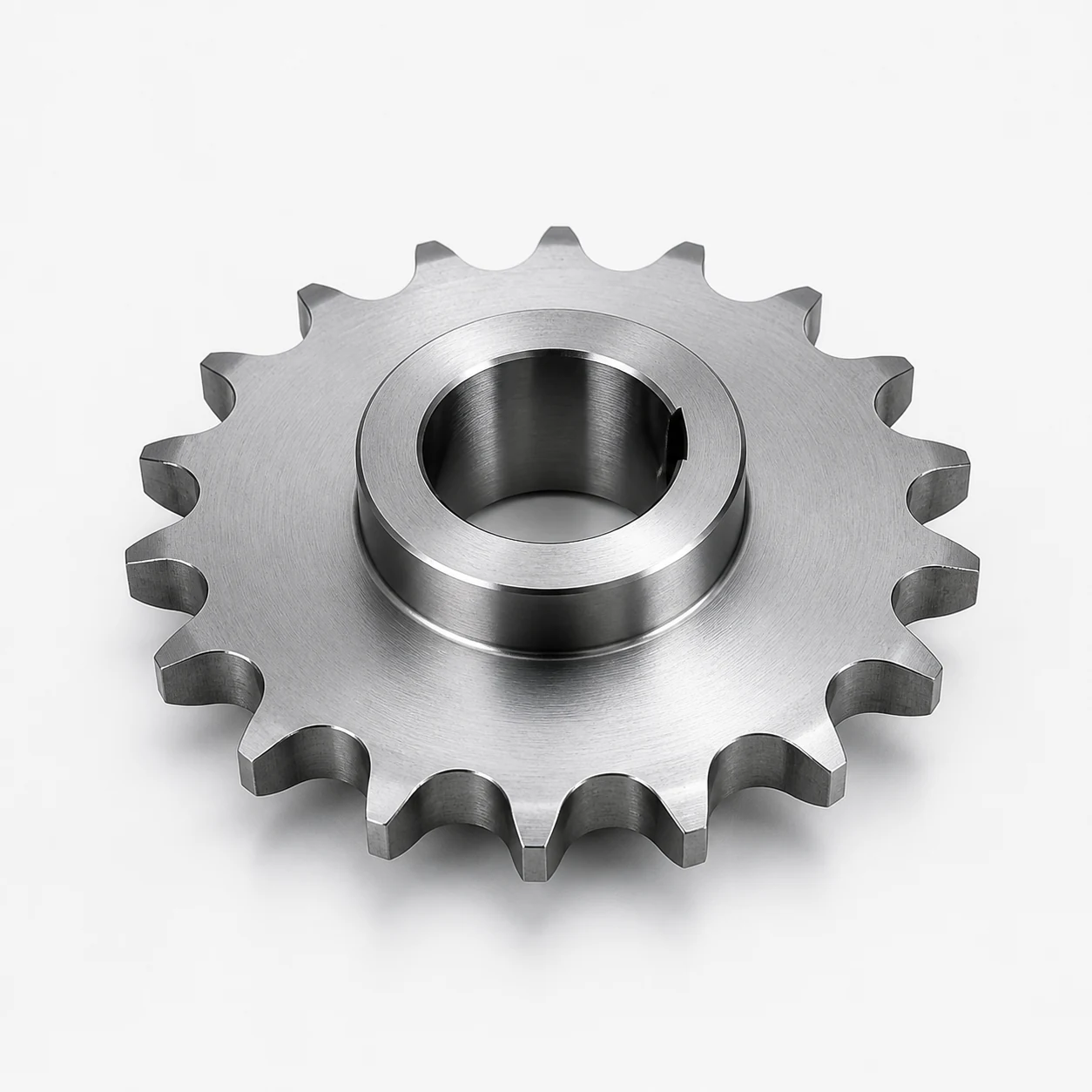

最大#160・外径Φ3200まで。バイピッチホブも保有。
ラック

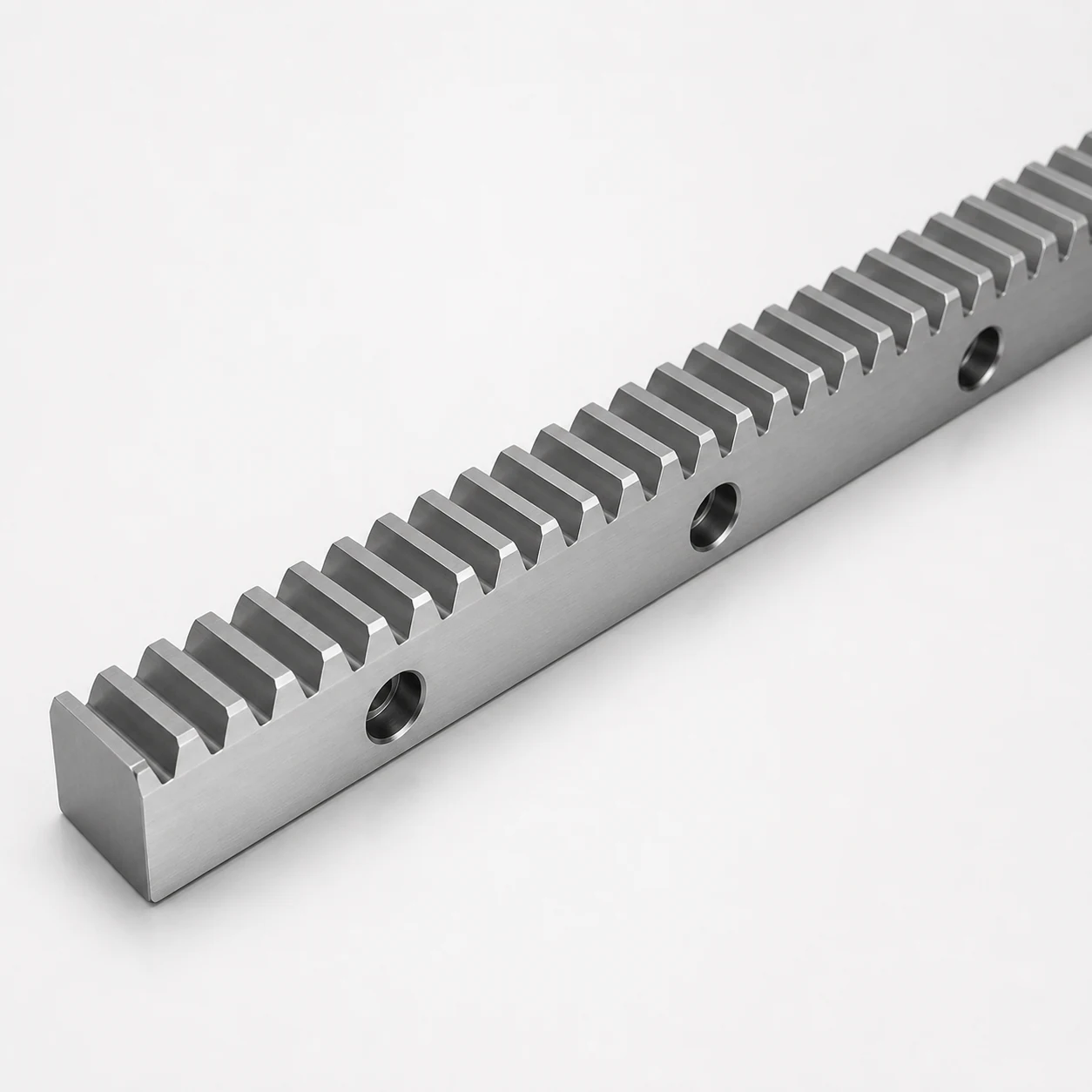

最大加工長さ2m。M0.5〜16、CP5〜20に対応。

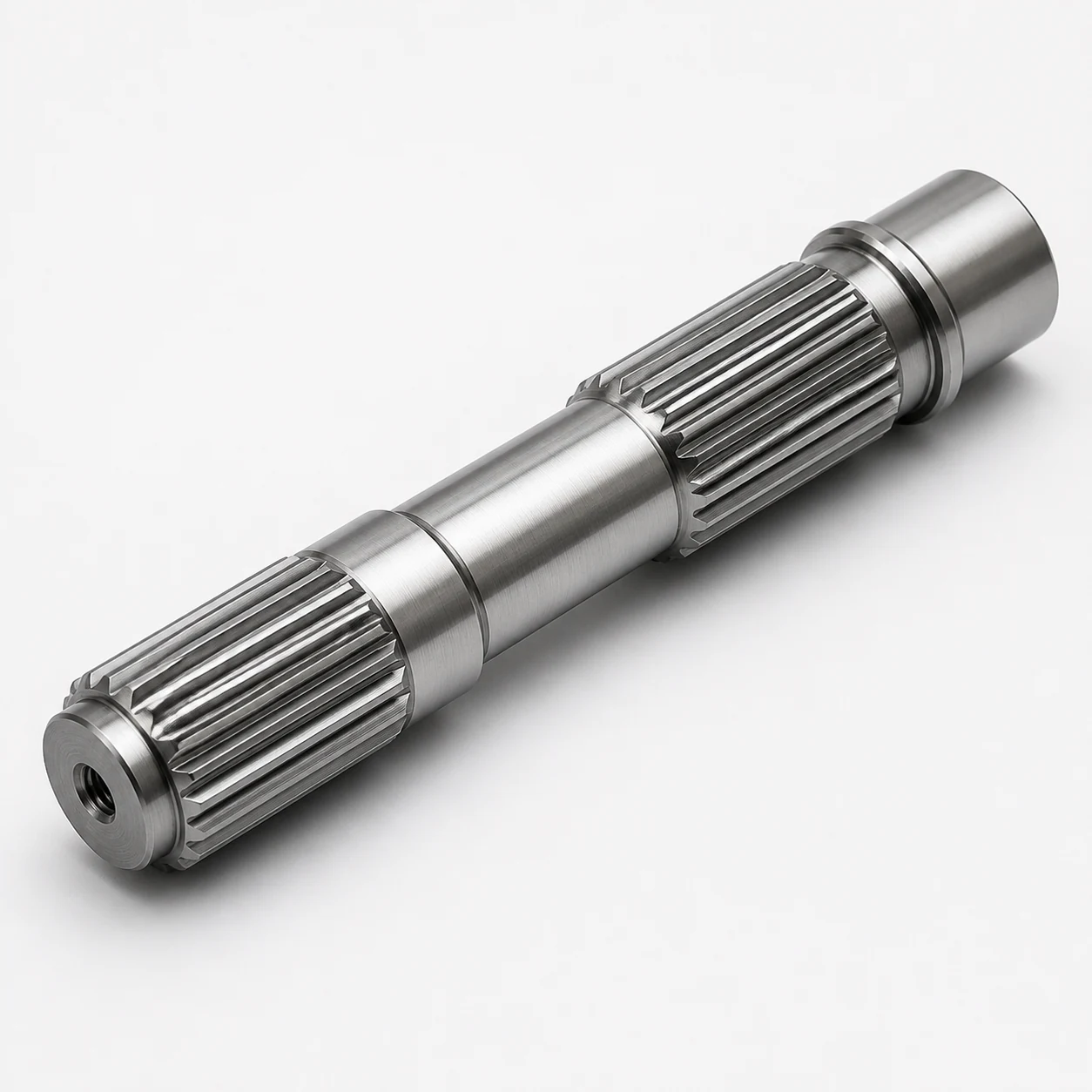

スプライン
角スプライン、インボリュートスプラインに対応します。

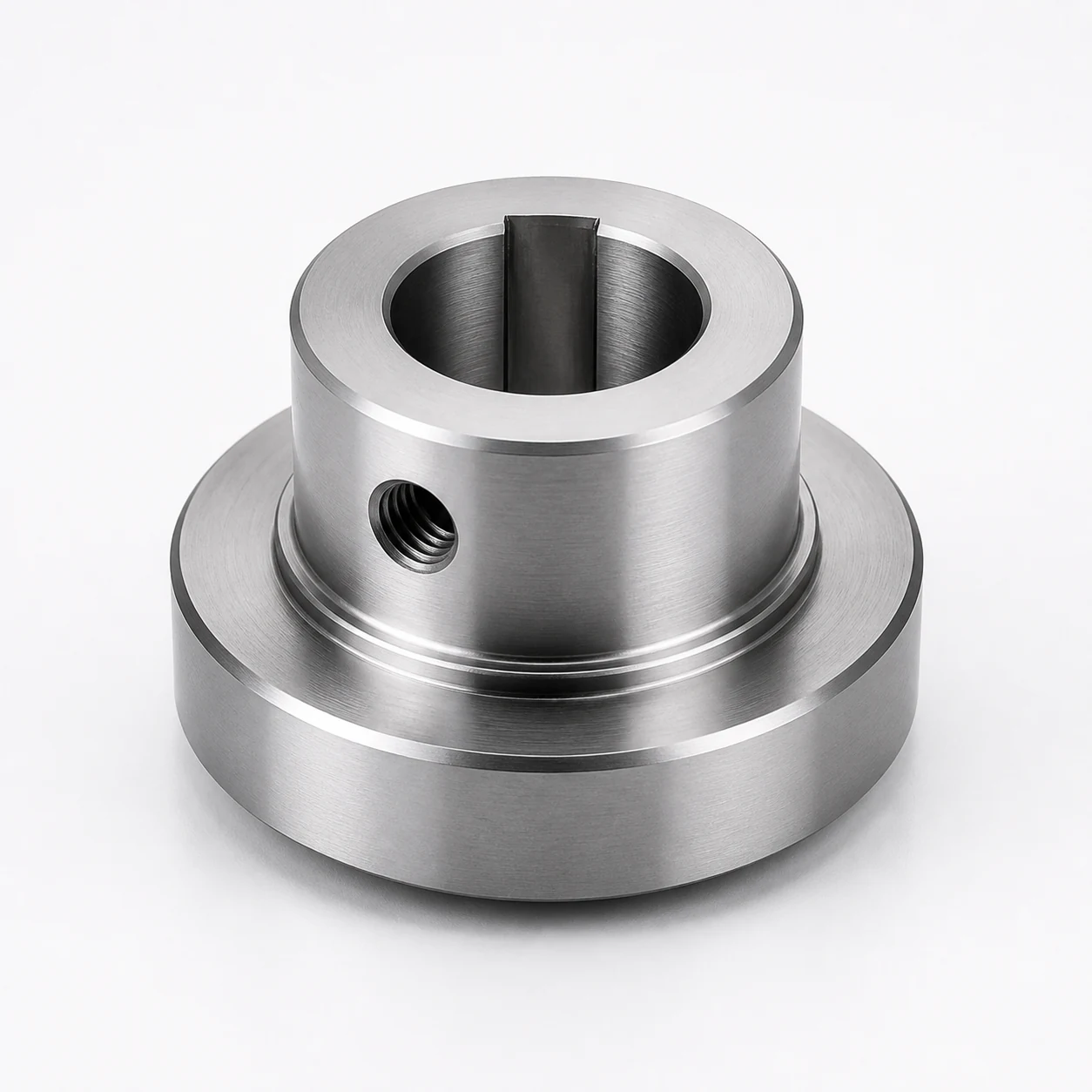

キー溝加工
NC付きスロッターにより、多様な溝加工に対応します。
MATERIALS
対応材質
鉄、鋳物、ステンレス、ナイロン、アルミ、ホウ金など、さまざまな材質の加工に対応しています。
WORKS / SPECIAL PROCESSING
加工事例・特殊仕様
加工事例一覧からご覧いただける、代表的な加工カードです。
スパイラルベベルギア（M4）
曲がり歯の傘歯車など、仕様に合わせた精密加工に対応します。
スパイラルベベルギア（M8）
大きめのスパイラルベベルギアも、歯面形状に合わせて加工します。
ストレートベベルギア（M1）
M1クラスのストレートベベルギア加工にも対応します。
ストレートベベルギア
直歯の傘歯車など、交差軸用部品の加工に対応します。
PROCESSING
加工技術
歯切加工を中心に、5軸加工・スロッター加工・測定まで一貫したものづくりを支えます。

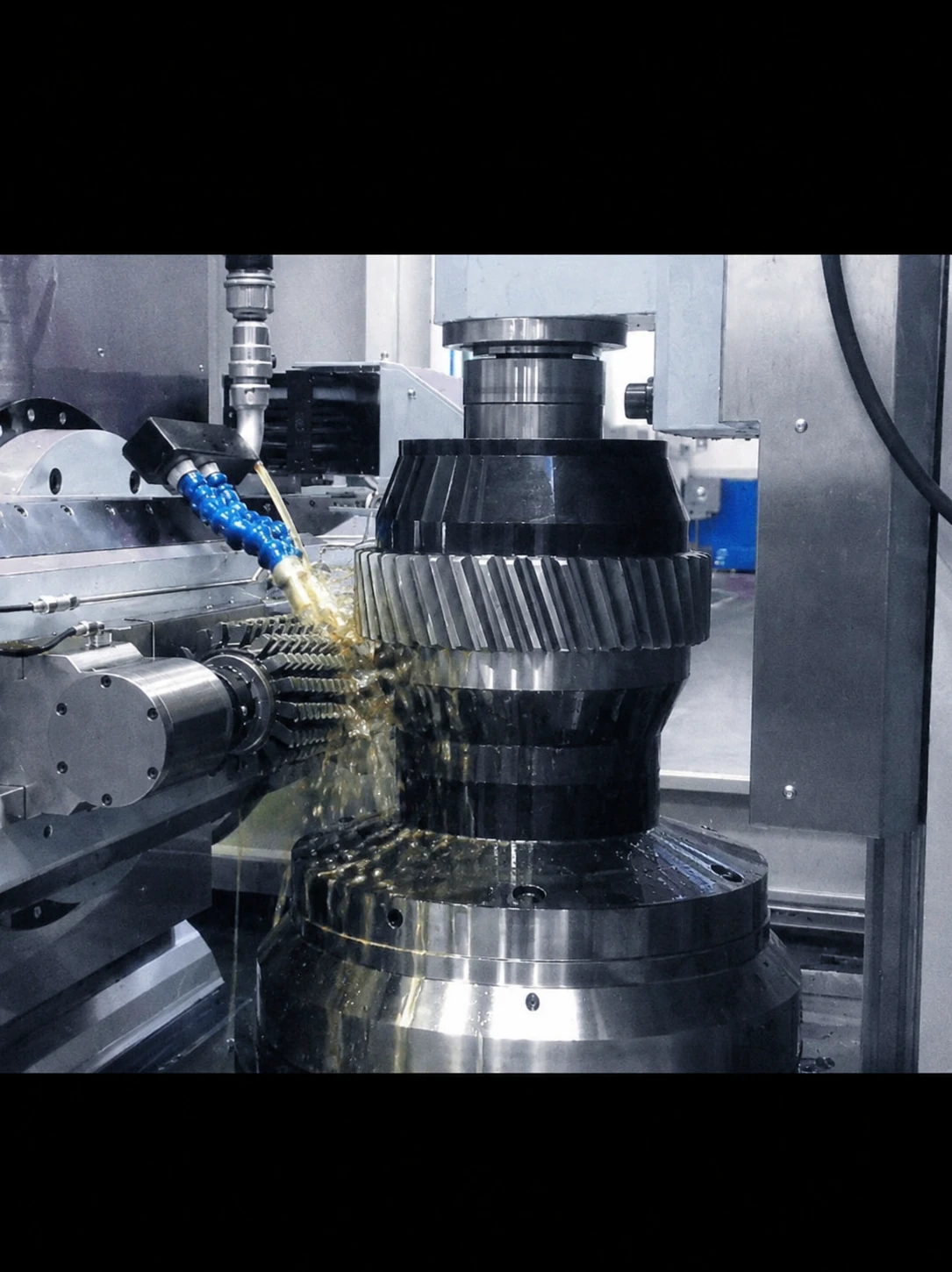

ホブ切り加工
ホブカッターによる創成加工で、平歯車やはすば歯車などの外歯加工に対応します。
スパイラルベベルギヤ加工

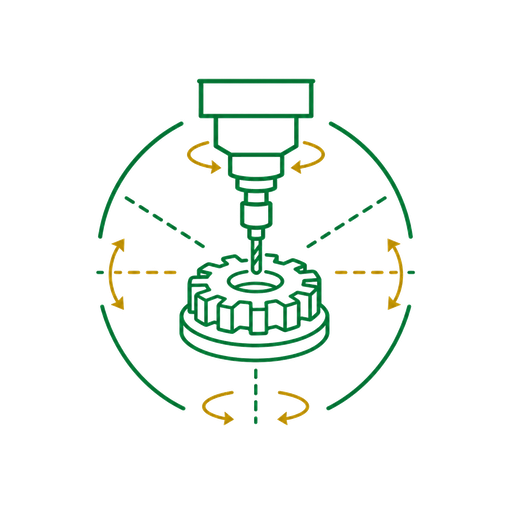

同時5軸マシニングで工具姿勢を制御し、エンドミルにより曲がり歯の歯面を高精度に加工します。

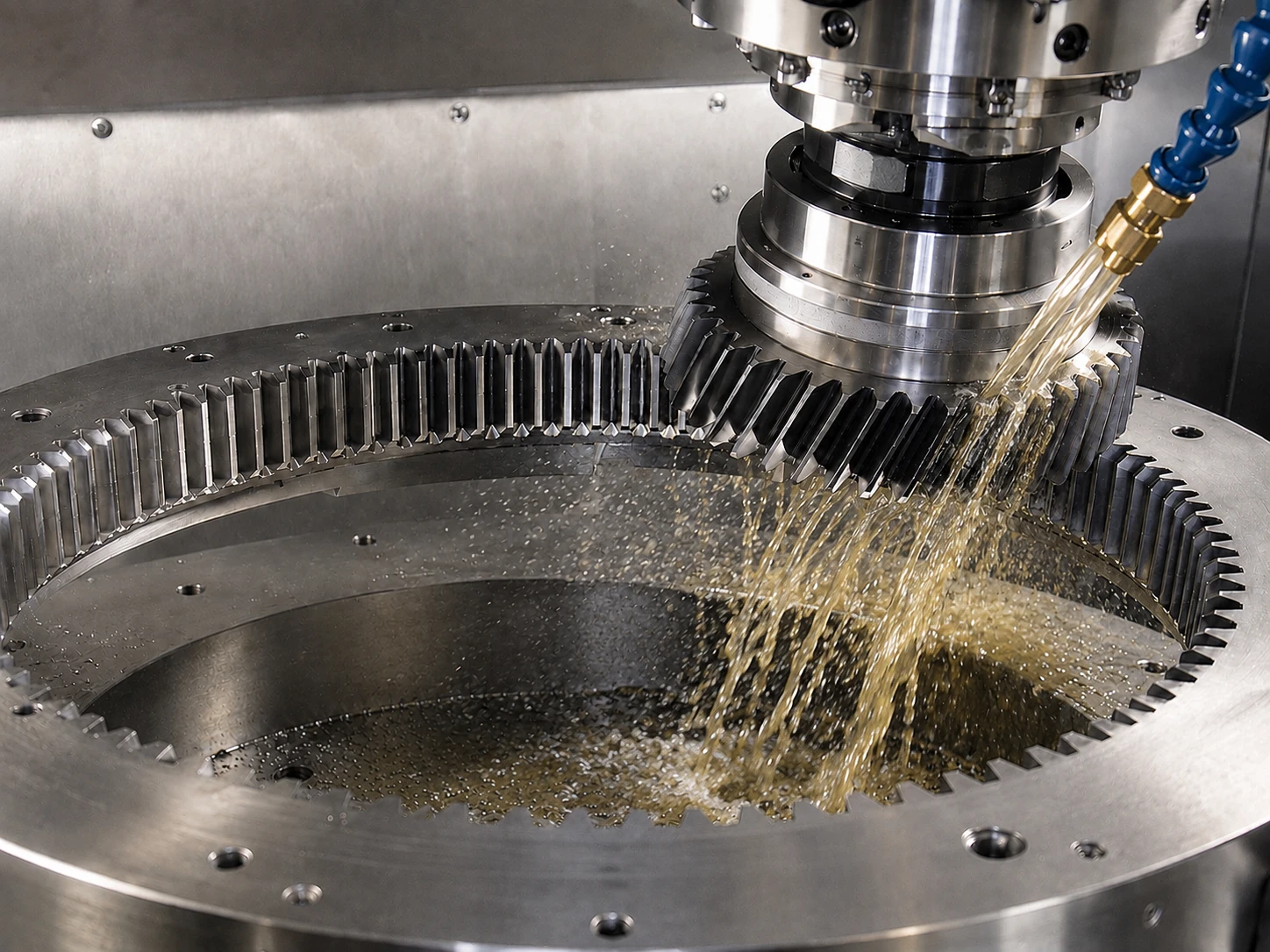

スカイビング加工

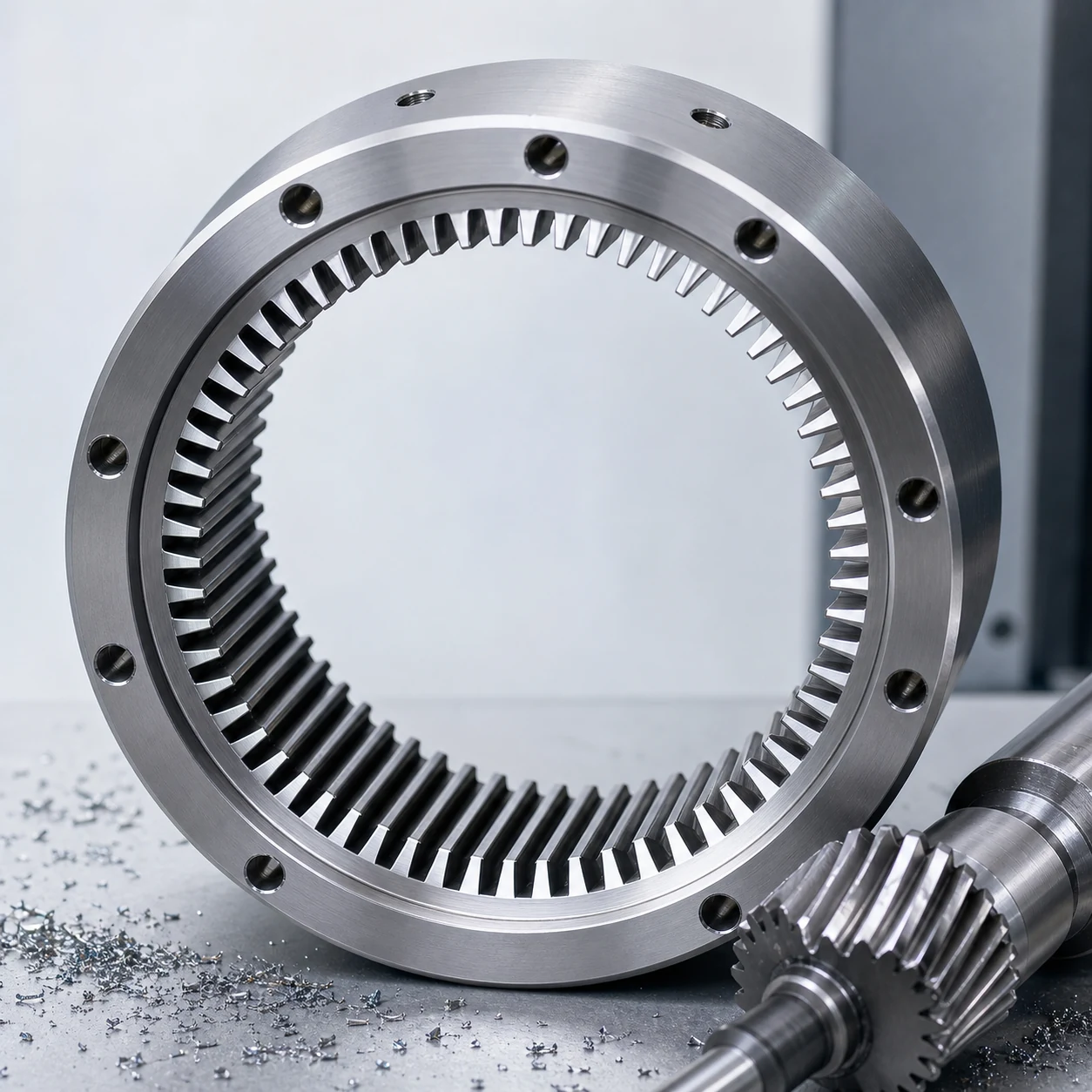

内歯車にピニオン形状のカッターを噛み合わせ、内歯や複雑形状を加工します。

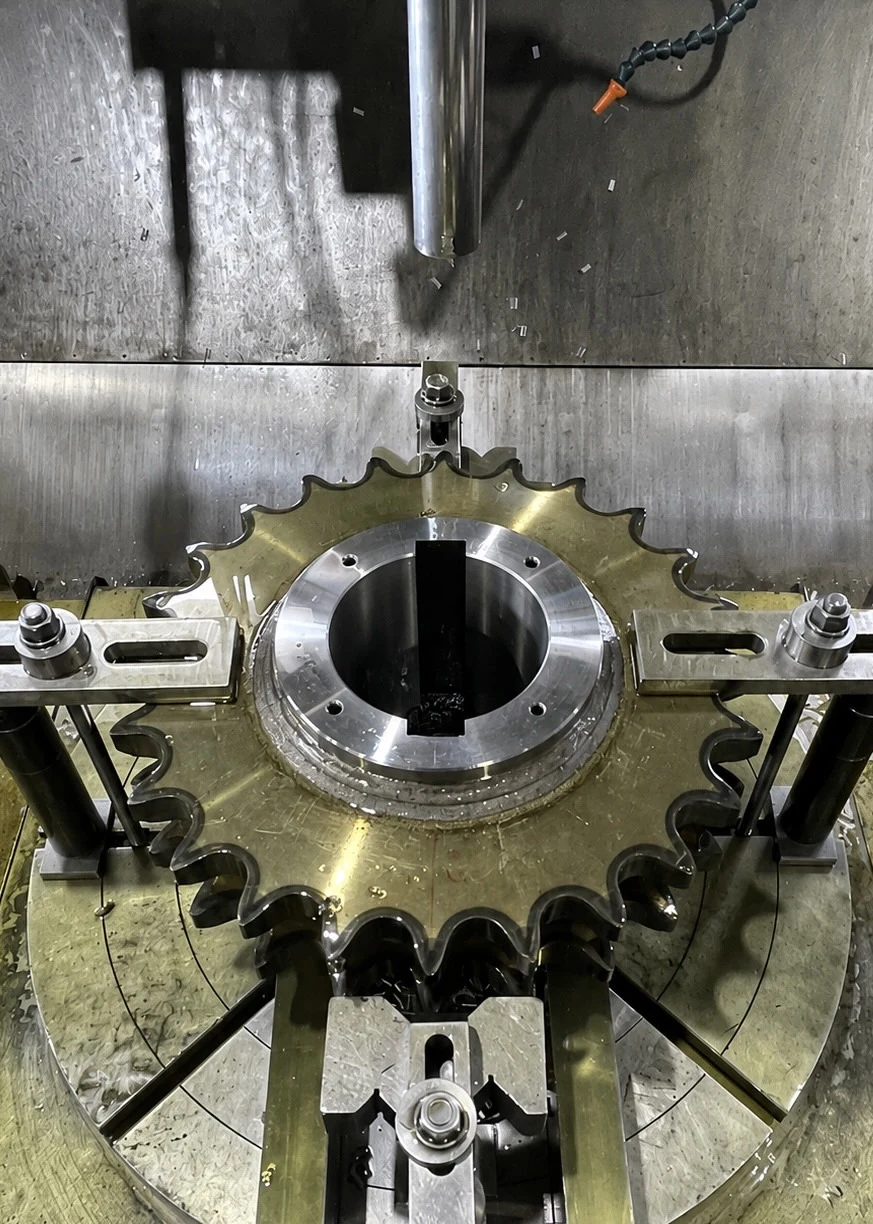

キー溝・スロッター加工
スロッターにより、ギアやリング状部品の内径キー溝・各種溝加工に対応します。
SPECIFICATION
加工仕様・対応範囲
主な加工範囲を見やすく整理しました。掲載外の仕様についてもお気軽にご相談ください。
外歯最大加工外径M25 × Φ3000

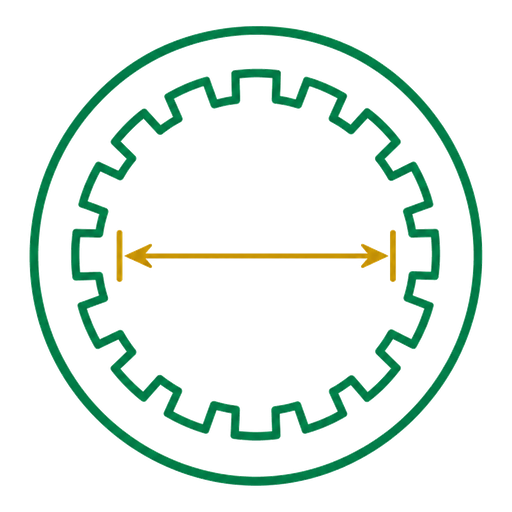

内歯最大加工外径M4 × Φ800
内歯車加工も、用途や仕様に合わせてご相談いただけます。
所有ホブM0.5〜25 / DP2〜22 / CP5〜20
幅広いサイズ・ピッチに対応できる工具を保有しています。

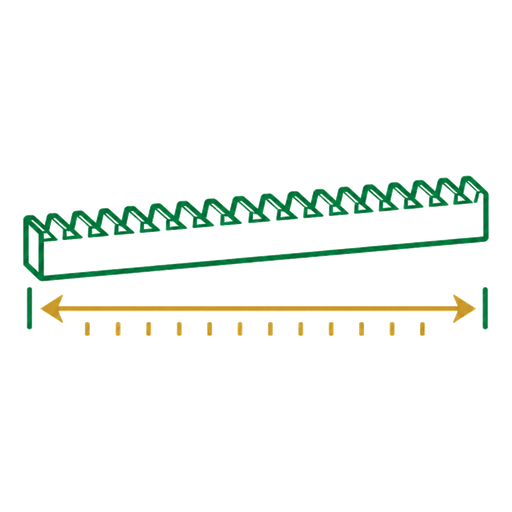

ラック最大加工長さ2メートル
M0.5〜16、CP5〜20、セレーションピッチ1.5・3に対応。
キー加工ストローク500mm
NC付きスロッターにより、キー溝や各種溝加工に加え、底R・底コーナーR加工にも対応します。
スプロケット加工実績#160 × Φ3000

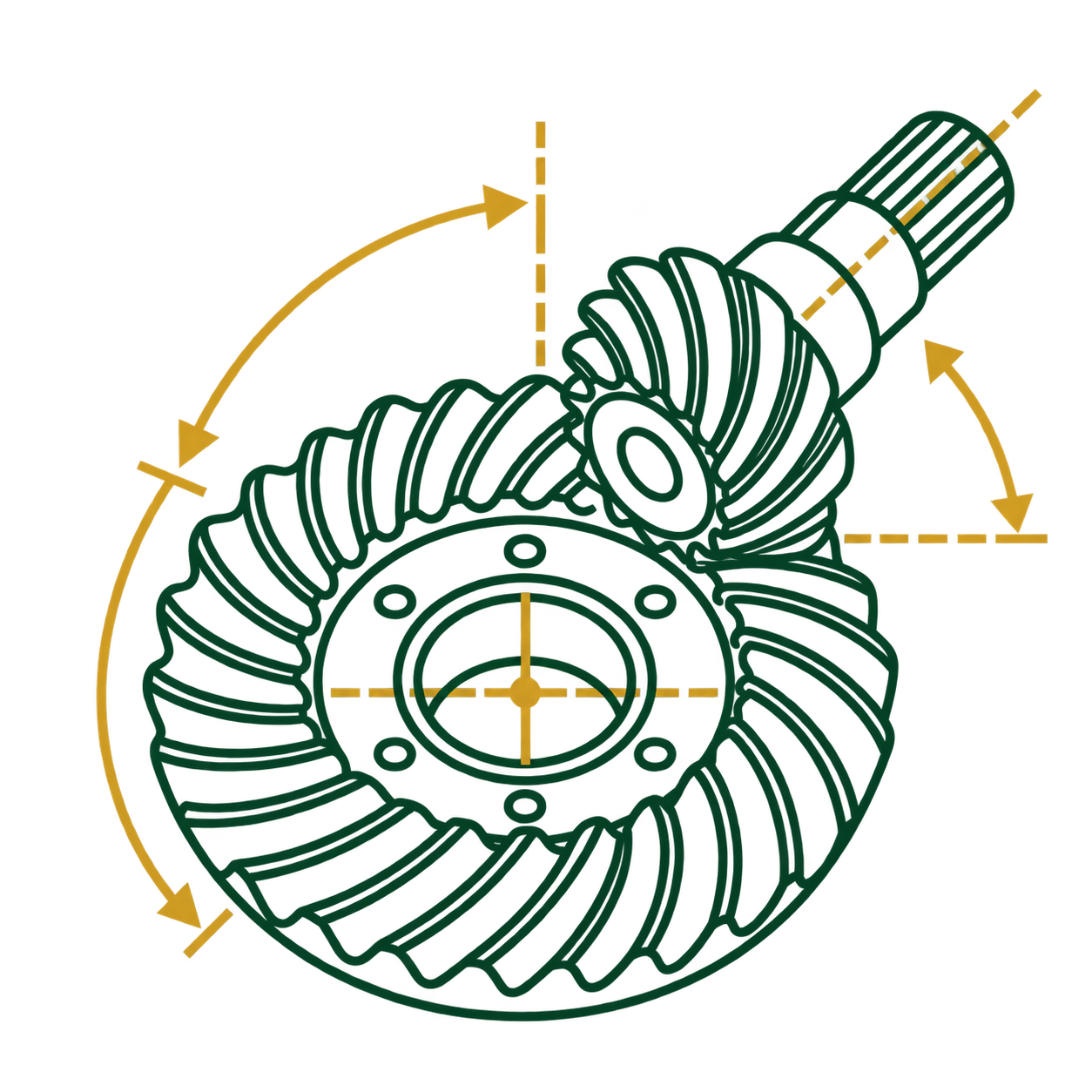

スパイラルベベル加工実績M14 × PA20° × 28T
ストレートベベル加工実績M12.7 × PA14.5° × 60T
FLOW
ご依頼の流れ
図面1枚からでもご相談可能です。仕様確認から加工・検査、納品後のフォローまで丁寧に対応します。
お問い合わせ
図面・仕様・数量など、お気軽にご相談ください。
お見積り
内容を確認し、加工方法と費用をご提案します。
ご発注
仕様を確定し、加工準備へ進みます。
加工・検査
歯切加工と測定で品質を確認します。
納品
ご指定の納期・方法で納品いたします。
アフターフォロー
納品後のご相談にも対応いたします。
